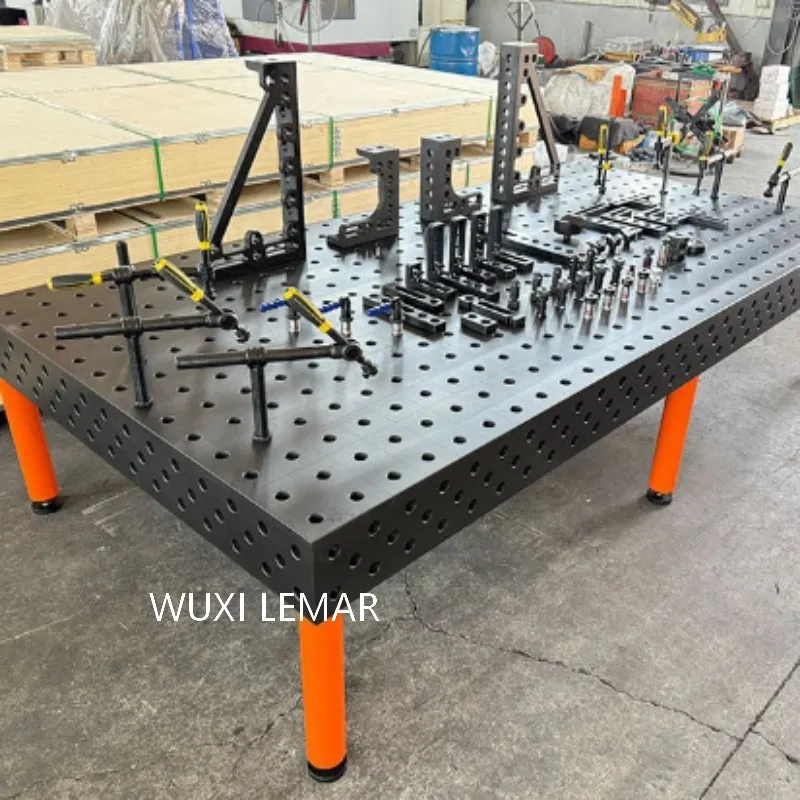

Système de table de soudage modulaire modèle 3D

1. Surface de l'établi (plate-forme)
◦ Matériau : généralement fabriqué en fonte à haute-fonte ou en acier de haute-qualité, soumis à un soulagement des contraintes et à un usinage de précision pour garantir une stabilité dimensionnelle et une planéité à long-terme.

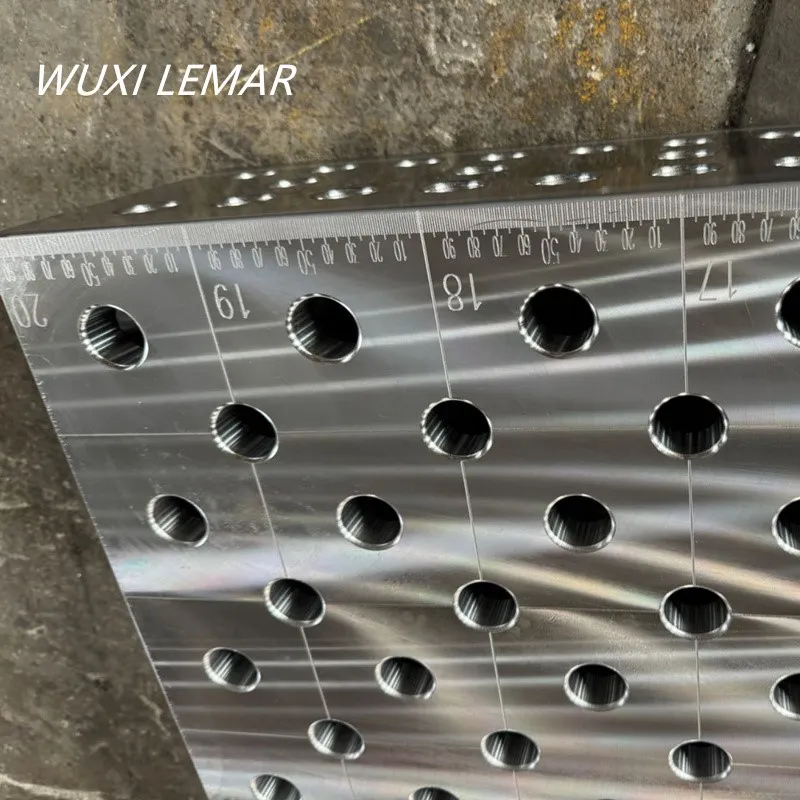

◦ Système de trous : la surface de l'établi est recouverte de trous de grille standardisés de haute-précision. Les diamètres de trou les plus courants sont Φ28 mm (système D28) et Φ16 mm (système D16), etc. Les parois intérieures des trous sont trempées et rectifiées, offrant une dureté et une résistance à l'usure élevées.
◦ Espacement des grilles : il existe une distance fixe et précise entre les trous (par exemple 100 mm, 50 mm), qui fournit une référence pour le positionnement.
2. Modules fonctionnels (accessoires)
C’est l’âme du système, avec une variété extrêmement riche, comprenant principalement :
◦ Blocs de positionnement/blocs de support : utilisés pour soutenir les pièces, disponibles en différentes hauteurs et tailles.

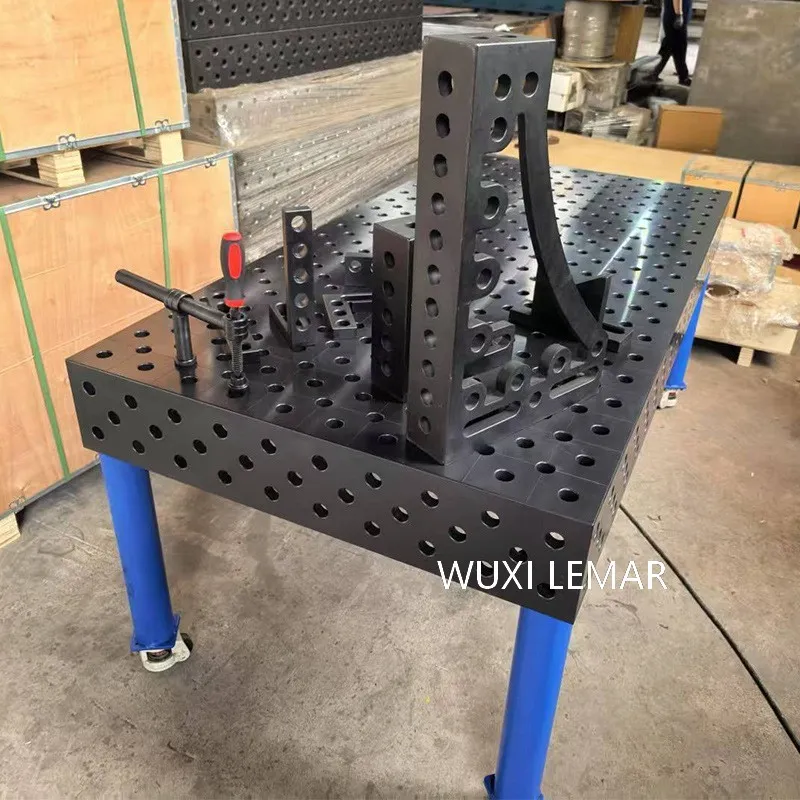

◦ Dispositifs d'angle : fournissent des angles fixes tels que 90 degrés, 45 degrés, 30 degrés, etc., pour positionner les pièces avec des exigences d'angle.

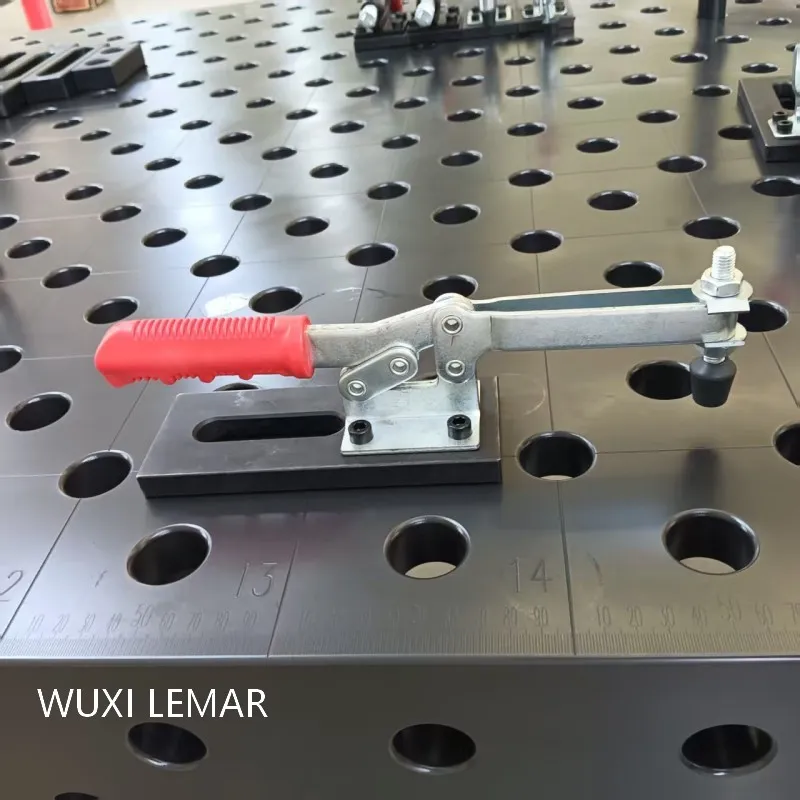

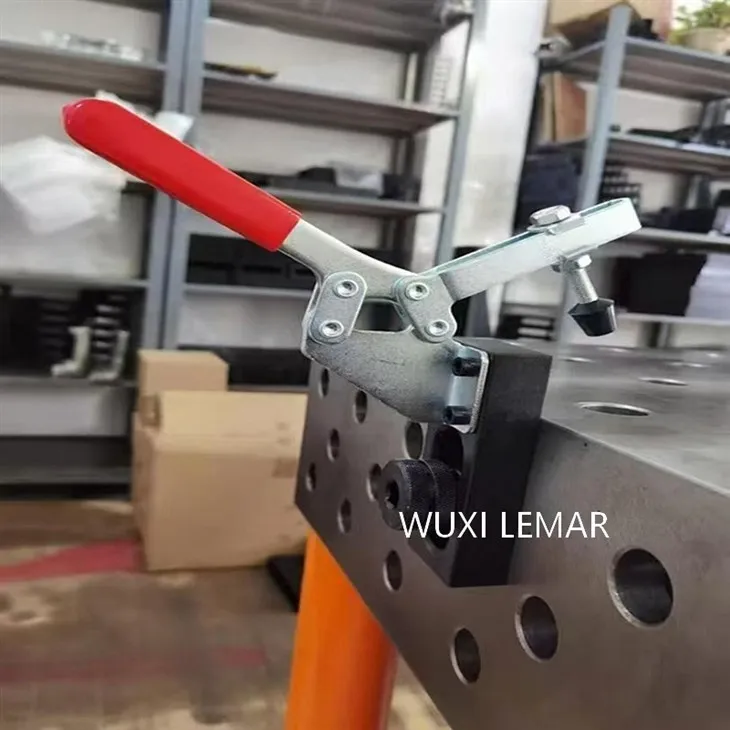

◦ Pinces : Pinces rapides, plaques de pression à boulons, etc., utilisées pour serrer fermement la pièce sur le support.
◦ Goupilles de positionnement/boulons de positionnement : insérés dans les trous de la plate-forme, servant de points de référence précis pour les pièces à usiner ou autres accessoires.
◦ Blocs V- : utilisés pour serrer des pièces cylindriques.
◦ Plaques d'extension/plaques de connexion : utilisées pour connecter plusieurs établis ensemble afin d'élargir la zone de travail.
3. Éléments de fixation
◦ Il s'agit principalement de boulons, écrous et rondelles à double extrémité-à haute résistance. Ils passent à travers les trous de la plateforme et les trous des modules fonctionnels pour verrouiller fermement tous les composants ensemble.
